La portata della ventola: dal catalogo al progetto

La portata dipende dall’assieme

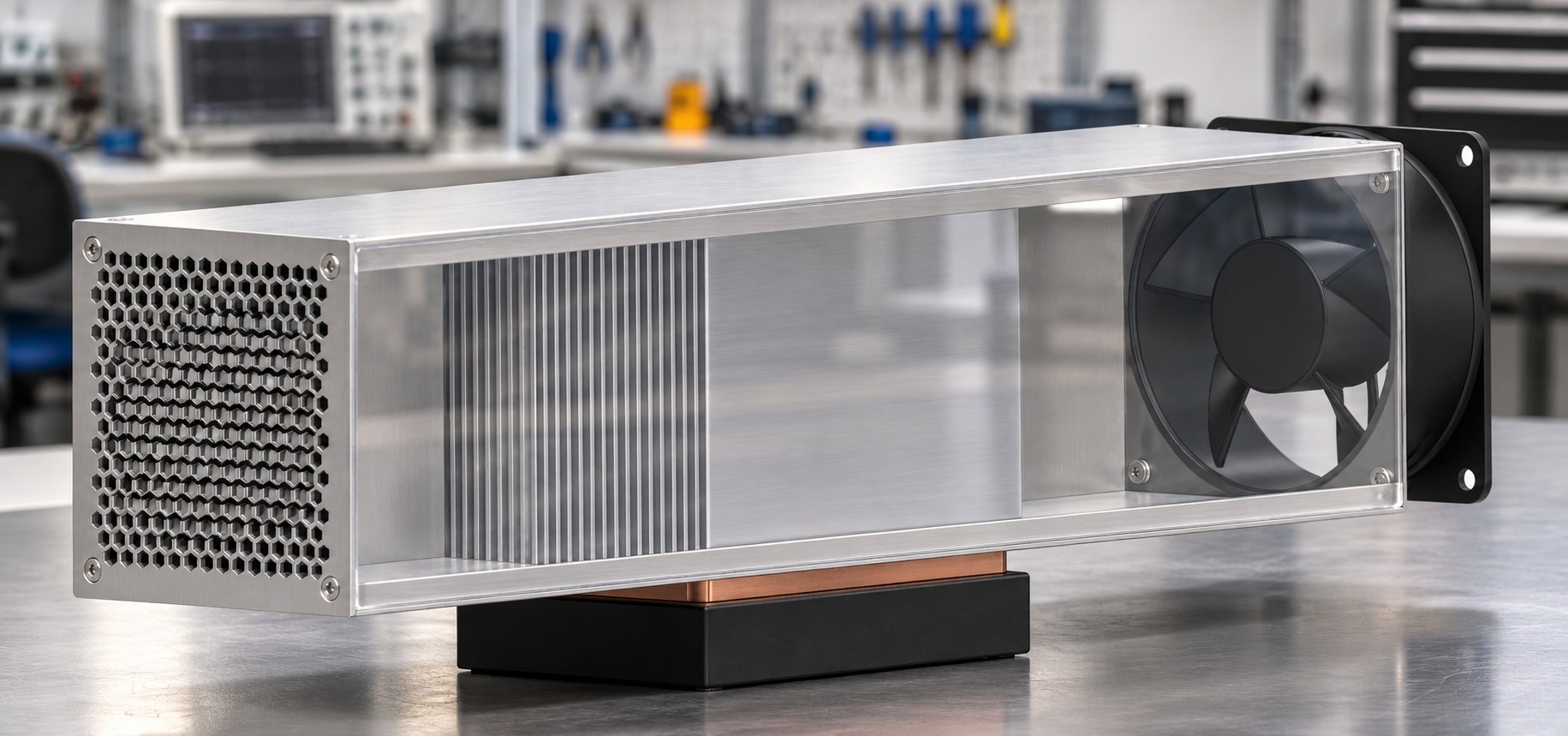

La resistenza al passaggio dell’aria nasce dalle scelte di progetto. Un canale ampio e diretto offre condizioni diverse da un percorso con restringimenti e curve; anche un filtro o il passaggio tra le alette del dissipatore contribuiscono alle perdite di pressione che la ventola deve affrontare.

Non basta quindi conoscere la ventola per conoscere la portata. Serve valutare come lavorerà insieme all’apparato.

Prendiamo il filtro come esempio. A parità delle altre condizioni, un filtro che oppone maggiore resistenza può ridurre la portata rispetto a uno più permeabile. Non abbiamo cambiato il dissipatore, la potenza da smaltire o la velocità della ventola, ma abbiamo modificato una parte del percorso dell’aria.

Lo stesso può accadere quando rivediamo il canale per adattarlo a una nuova disposizione dei componenti. Se il nuovo percorso introduce maggiori perdite di pressione, cambia anche la portata attesa. Una geometria diversa non comporta necessariamente una resistenza maggiore: ciò che conta è valutare l’effetto della modifica, invece di conservare automaticamente il valore usato per la configurazione precedente.

Filtro e canale sono dunque due esempi dello stesso principio: la portata effettiva è legata alla resistenza complessiva dell’assieme che stiamo progettando.

Questo ha una conseguenza sul raffreddamento. La superficie delle alette può rimanere identica, ma se cambia l’aria che le attraversa cambia anche la loro capacità di cedere calore. Nelle condizioni del nostro esempio, una riduzione della portata può portare il componente a una temperatura più alta. Quanto più alta, e se ancora accettabile, va valutato nella verifica termica.

Dal valore massimo alla portata di progetto

Per stimare la portata disponibile dobbiamo mettere in relazione due caratteristiche: le prestazioni della ventola e la resistenza del percorso.

La curva caratteristica della ventola descrive il rapporto tra la portata e la pressione che può fornire. La curva dell’assieme descrive invece la perdita di pressione associata al passaggio di una determinata portata. Il punto in cui le due curve si incontrano è il punto di funzionamento: indica la portata che ci aspettiamo dalla ventola installata in quella configurazione. [1]

Il dato massimo di catalogo rimane utile per una prima selezione, ma da solo non permette di stabilire se la ventola sarà adeguata. Due ventole con una portata massima simile possono comportarsi diversamente quando devono lavorare contro la resistenza dell’apparato.

Per questo, la domanda di progetto deve diventare più precisa. Dopo aver chiesto «quanta aria può muovere questa ventola?», dobbiamo chiedere «quanta ne muoverà attraverso il nostro assieme?». È questa seconda quantità che serve alla valutazione del raffreddamento.

Se nel calcolo termico inseriamo la portata massima senza considerare le perdite del percorso, possiamo ottenere una temperatura rassicurante usando una quantità d’aria che, nell’apparato reale, non sarà disponibile. Il calcolo può essere corretto nei passaggi e risultare comunque poco rappresentativo del funzionamento previsto.

Le condizioni cambiano anche durante il servizio

La resistenza dell’assieme non dipende soltanto dalla configurazione iniziale. Può cambiare anche con l’utilizzo, e il filtro rende evidente questo aspetto.

Un filtro pulito oppone già una certa resistenza. Con l’accumulo di polvere può ostacolare maggiormente il passaggio dell’aria, riducendo la portata e peggiorando il raffreddamento. La ventola continua a girare e l’apparato conserva la stessa geometria, ma le condizioni in cui lavora sono cambiate.

Una verifica svolta soltanto con il filtro nuovo non esaurisce quindi il problema. Nel progetto occorre considerare le condizioni di servizio previste e stabilire come mantenere nel tempo un raffreddamento adeguato.

La manutenzione ordinaria ha qui un ruolo concreto: la pulizia o la sostituzione del filtro, secondo le indicazioni definite per l’apparato, contribuisce a mantenere le condizioni su cui si basa la valutazione termica. La frequenza degli interventi va stabilita considerando il filtro, l’ambiente e l’utilizzo, perché l’accumulo di sporco può essere molto diverso da un’installazione all’altra.

Il calcolo permette di stimare il punto di funzionamento e la temperatura attesa; la prova sul prototipo permette di confrontare queste previsioni con il comportamento dell’assieme. Perché il confronto sia utile, dobbiamo conoscere le condizioni della prova, dalla temperatura dell’aria in ingresso allo stato del filtro.

Scegliere una ventola significa quindi verificare quanta aria riesce a muovere nel progetto e nelle condizioni di utilizzo previste. La portata massima di catalogo avvia questa valutazione. La resistenza dell’assieme determina come quel dato si traduce in una prestazione reale, mentre la manutenzione aiuta a conservarla durante il servizio.
